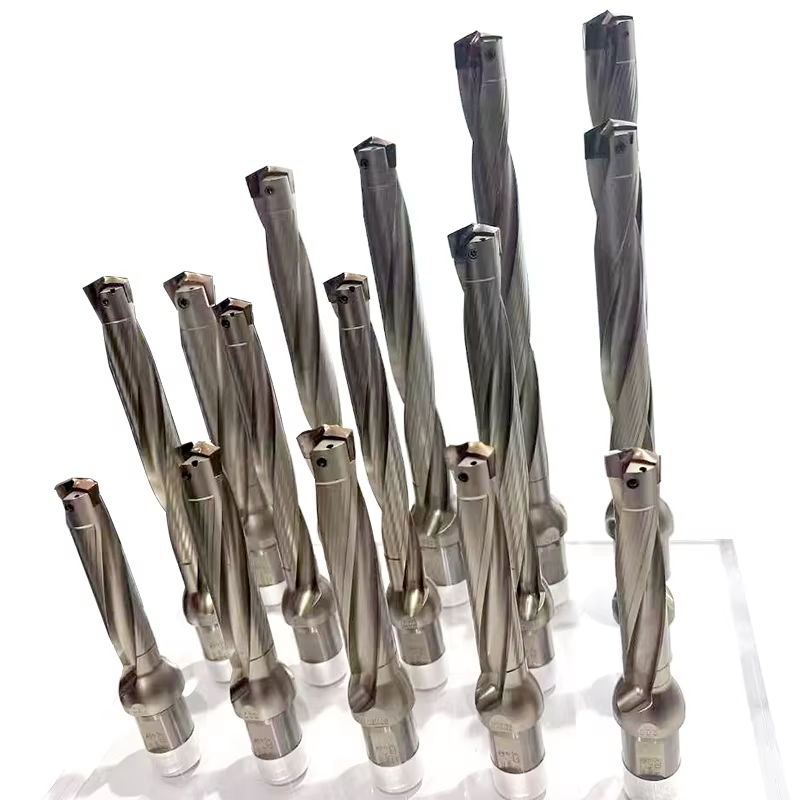

Složky CNC obráběcích strojů vysvětleny.

Konstrukční základ: tuhost, stabilita a návrh rámu u CNC obráběcích strojů

Lože a rám stroje: litina versus hybridní kompozity pro tlumení vibrací a tepelnou stabilitu

Lože stroje tvoří základ každého Cnc obráběcí stroj přímo ovlivňuje tuhost, tepelnou stabilitu a dlouhodobou přesnost. Litina zůstává dominantním materiálem – používá se přibližně u 70 % průmyslových strojů – díky své vynikající schopnosti tlumení vibrací, která pohlcuje o 95 % více harmonické rezonance než ocelové rámy. Její vysoký tlumicí faktor (0,03) ji činí ideální pro aplikace těžkého frézování s úsilím přesahujícím 500 kg. Naopak polymer-betonové hybridní kompozity vykazují výrazně nižší teplotní roztažnost (6 µm/m°C oproti 11 µm/m°C u litiny), čímž snižují chyby polohování způsobené teplem až o 0,002 mm/m. I když jejich tlumicí vlastnosti jsou střední (tlumicí faktor: 0,01), jejich vysoký poměr tuhosti k hmotnosti a výjimečná tepelná stabilita je činí preferovaným materiálem pro mikroobrobení, výrobu optických součástí a dlouhodobou přesnou výrobu.

Lineární pohybové systémy: přesnost kuličkových šroubů, lineárních vedení a integrace Z-posuvného mechanismu

Přesný pohyb závisí na třech navzájem propojených komponentách: kuličkových šroubech (přenos síly), lineárních vedeních (řízení dráhy) a posuvných prvcích osy Z (svislá tuhost). Broušené kuličkové šrouby dosahují opakovatelnosti polohování ±0,003 mm/m, zatímco lineární vedení třídy C0 omezují průhyb na méně než 5 µm při zatížení 1 kN. Pro svislou stabilitu integrované posuvné prvky osy Z s válečkovým vedením převyšují tradiční konstrukce s obdélníkovým vedením – snižují úhlovou odchylku pouze na 0,001° během vrtání vysokou rychlostí. Klíčové faktory ovlivňující výkon zahrnují optimalizované předpínání (8 % u kuličkových šroubů snižuje hřebenový průsak o 90 %), systémy mazání olejovou mlhou (prodlužují životnost vedení 4× oproti mazání tukem) a reálnou tepelnou kompenzaci prostřednictvím lineárních měřidel s rozlišením 0,5 µm.

Systém řízení pohybu: motory, pohony a zpětná vazba polohy v reálném čase

Servomotory versus krokové motory v CNC obráběcích strojích: krouticí moment, rychlost a výkon uzavřené smyčky

Servomotory jsou standardem pro CNC obráběcí stroje vysoce výkonné třídy díky své uzavřené zpětnovazební architektuře: enkodéry neustále porovnávají skutečnou polohu se zadanou polohou, čímž umožňují dynamickou korekci točivého momentu za proměnné zátěže. To zajišťuje konstantní točivý moment v celém rozsahu otáček – což je nezbytné pro těžké frézování – a umožňuje krátkodobé dodání špičkového točivého momentu až do výše 300 % jmenovité kapacity. Krokové motory pracují v otevřené zpětnovazební smyčce, což je cenově výhodné, ale činí je náchylnými ke ztrátě kroků, pokud točivý moment zátěže překročí udržovací kapacitu – zejména za neřízených podmínek nebo při zrychlování. I když jsou vhodné pro úkoly s nízkou rychlostí a stálou zátěží, nemají rozlišení ani odezvu potřebnou pro moderní víceosé obrysové obrábění. Servomotory poskytují rozlišení polohy 0,001° a zrychlení přesahující 10 000 ot./s, což je podporováno pokročilým laděním pohonů a robustními řídicími algoritmy minimalizujícími dlouhodobý rozměrový drift a odpad.

Kódovací zařízení, rezolvery a lineární měřítka: zajištění přesnosti a opakovatelnosti na úrovni pod jednoho mikrometru

Zařízení pro zpětnou vazbu polohy plní funkci nervového systému řízení pohybu CNC. Optické kódy poskytují digitální údaje o poloze s rozlišením pod jednotku nanometru pomocí přesných mřížek – ideální pro čistá a kontrolovaná prostředí. Rezolvery, analogové elektromagnetické senzory, se vyznačují výjimečnou spolehlivostí v prostředích, kde chlazecí kapaliny, prach nebo elektromagnetické rušení ohrožují spolehlivost optických kódů; poskytují absolutní polohu bez nutnosti baterií či opakované kalibrace. Lineární měřítka – upevněná přímo na pohyblivých osách – eliminují mechanické zdroje chyb, jako je vůle (backlash) nebo odchylka stoupání kuličkového šroubu, a dosahují přesnosti ±0,5 µm měřením skutečného posunutí stolu. Pokud jsou kombinována s vícečtecími hlavami a zpracovávána s frekvencí aktualizace 10 kHz, umožňují tyto systémy potlačení vibrací v reálném čase i kompenzaci teplotních chyb – a tím zajišťují opakovatelnost lepší než 2 µm v rámci celé výrobní série. Tato úroveň přesnosti je základním požadavkem pro letecké konstrukční součásti a lékařské implantáty vyrobené z materiálů splňujících požadavky na implantáty.

Systém řezného provádění: vřeteno, nástroje a automatizace

Systém řezného provádění přeměňuje digitální instrukce na fyzické odstraňování materiálu s přesností na úrovni mikrometrů. Zahrnuje dynamiku vřetena, zapojení nástroje a automatizovanou správu nástrojů, aby zajistil přesnost, účinnost a spolehlivost při zpracování různých materiálů a geometrií součástí.

Technologie vřeten: řemenové, přímo poháněné a motorizované varianty pro CNC frézky, soustruhy a frézovací stroje

Vřetena převádějí elektrickou energii na rotační sílu – přizpůsobenou požadavkům konkrétní aplikace. Vřetena poháněná řemenem nabízejí cenově výhodní přenos výkonu a jednoduchou údržbu, avšak nad 10 000 ot/min dochází k prokluzování, což omezuje konzistenci při vysokorychlostním frézování hliníku. Vřetena s přímým pohonem zcela eliminují použití řemenů a tuze spojují motor se hřídelí, čímž dosahují zrychlení přesahujícího 700 rad/s² – což je klíčové pro obrábění titanu citlivého na teplo, vyžadující rychlou modulaci otáček. Motorizovaná vřetena mají motor integrován přímo do těla vřetena, čímž maximalizují torzní tuhost a poskytují vysoký točivý moment při nízkých otáčkách – ideální pro soustružení nerezové oceli. Verze s kapalinovým chlazením udržují stabilní teplotní profil během dlouhodobých operací, čímž zabrání ztrátě přesnosti způsobené tepelnou roztažností a zachovají integritu povrchu.

Nástrojová věž a automatický výměnník nástrojů (ATC): optimalizace doby cyklu a spolehlivost při výrobě s vysokou směsí dílů

Automatizovaná správa nástrojů je nezbytná pro minimalizaci doby bez řezání ve výrobě s vysokou variabilitou. Nástrojové věže umožňují indexovaný přístup k více frézám a zajišťují plynulé přepínání mezi operacemi hrubování, dokončování a vrtání. Automatické výměnníky nástrojů (ATC) tuto schopnost dále zvyšují – roboticky vyměňují nástroje za méně než 3 sekundy, čímž snižují dobu výměny o 90 % oproti ručním metodám. V prostředích s vysokou směsí výrobků hydraulické upínací systémy zajišťují udržovací sílu vyšší než 10 kN, čímž zabrání nesouososti a zaručí opakovatelnou polohu nástrojů. Nejvyšší třídy ATC dosahují spolehlivosti 99,8 % po více než 500 000 cyklech, což je udržováno pravidelnou kalibrací kuželových rozhraní a senzorů polohy magazínu – klíčové pro nepřerušované přechody mezi šaržemi a konzistentní kvalitu prvního výrobku.

Často kladené otázky

Otázka: Jaká je hlavní výhoda použití litiny pro ložiska CNC strojů?

A: Litina je preferována pro svou vynikající schopnost tlumení vibrací, která pohlcuje o 95 % více harmonické rezonance než ocelové rámy, a je tak ideální pro aplikace těžkého obrábění.

Q: Proč se v CNC obráběcích strojích používají hybridní kompozity?

A: Hybridní kompozity nabízejí nízkou teplotní roztažnost a vysoký poměr tuhosti k hmotnosti, čímž jsou vhodné pro přesné aplikace, jako je mikroobrábění a výroba optických součástí.

Q: Jaký je klíčový rozdíl mezi servomotory a krokovými motory?

A: Servomotory pracují v uzavřené zpětnovazební smyčce, což umožňuje přesnou korekci krouticího momentu a poskytuje vysoké rozlišení, zatímco krokové motory pracují v otevřené smyčce, což znamená nižší přesnost a náchylnost ke ztrátě kroků při proměnném zatížení.

Q: Jakou roli hrají lineární měřítka v CNC strojích?

A: Lineární měřítka poskytují okamžitá data o poloze, eliminují mechanické chybové zdroje, jako je vůle, a umožňují dosažení přesnosti pod jedno mikron v CNC operacích.

Q: Jak zvyšují automatické výměnníky nástrojů (ATC) výrobní efektivitu?

A: ATC snižují dobu výměny nástrojů o 90 %, zvyšují spolehlivost díky udržovací síle >10 kN a zajišťují konzistentní přesnost pro výrobní prostředí s vysokou směsí výrobků.
