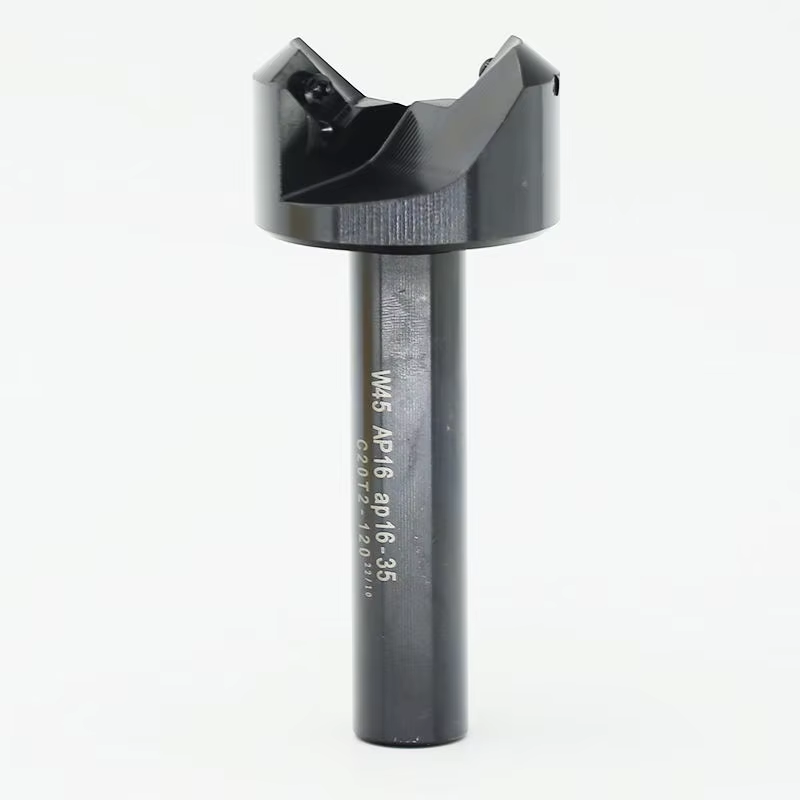

Foutopsporing van CNC-masjienwerktuie.

Diagnose van CNC-masjien gereedskapprogram- en kodefoute

Identifisering van sintaksfoute, modale groepkonflikte en G/M-kode-onlynheid

Sintaksfoute—soos ontbrekende kommapunte of misvormde koördinate—laat die program onmiddellik stop. Modale groepkonflikte ontstaan wanneer onverenigbare G-kodes (bv. G00 vinnige posisiebepaling en G01 lineêre interpolasie) gelyktydig aktief is, wat die risiko van asbotsings inhou. M-kode-onderlinge nie-ooreenstemming—soos die aktivering van koelvloeistof (M08) voor spilrotasie (M03)—verantwoord 37% van programmevervalle, volgens bedryfsvervalanalise. Operateurs moet:

• Kodevolgorde vooraf in CAM-software voorskou om logiese gaping te identifiseer voordat dit na die masjien gelaai word
• Bevestig dat modale toestande herstel word (bv. voedingskoers, vlakkekieuse) na gereedskapwisseling
• Valideer desimaleplasing in koördinaatwaardes—veral krities tydens oorgang tussen metriek- en duimmodus

Hoekom simulering suksesvol is maar werklike snyding misluk: Opsporing van nie-ooreenstemming tussen gereedskooppad en masjienkinematika

Simulasies valideer dikwels slegs geometrie en ignoreer werklike masjien-dinamika—wat botsings veroorsaak ten spyte van ‘groenlig’-virtuele verifikasie. Kinematiese nie-ooreenstemming tree op wanneer:

• Werktuigpadte oorskry die asversnelling- of skokgrense
• Die werkstukorientasie oortree die bewegingsgrense van die rotasietafel
• Werktuighouer-botsing word nie opgespoor in nou holtes nie as gevolg van vereenvoudigde botsingsmodelle

ʼN 2023-verspanningsstudie het bevind dat 68% van vals-goed-simulasies masjien-spesifieke vibrasiedrempels uitgelaat het. Om hierdie te voorkom, moet operateurs die werktuigpadgeometrie kruisverwys met die masjien se amptelike kinematikadatablad—spesifiek om die maksimum hoekspoed vir rotasieasse, skokbeheerparameters en werktuigdefleksiekompensasiestellings te verifieer.

Uitwissing van vibrasie, klatering en swak oppervlakafwerking in CNC-masjienwerktuigbedryf

Verskil tussen werktuigklatering, spilresonansie en asmeganiese onstabiliteit

Akurate diagnose hang af van die onderskeiding van drie verskillende vibrasiebronne:

• Werktuigklatering verskyn as onreëlmatige oppervlakpatrone en hoëfrekwensiegeluide, veroorsaak deur onstabiele werktuig-werkstukinteraksie. Dit hou onmiddellik op wanneer die spil gestop word.
• Spilresonansie produseer 'n eenvormige golwigheid by spesifieke omwentelings per minuut as gevolg van harmoniese versterking; dit bly voortbestaan totdat die spoed verander.
• As- Meganiese onstabiliteit , dikwels as gevolg van verslete lager of los koppeling, veroorsaak lae-frekwensie ossillasies tydens vinnige bewegings—sigbaar as posisionele „wobbel“ in asvolging.

Vibrasie-analise-gereedskap help om die oorsaak te isoleer: dominante frekwensies tussen 500–2 000 Hz dui op klappering; sein onder 500 Hz dui op meganiese of aandryfverwante probleme.

Worteloorsoek-analise van klappermerke: Gereedskapuitsteek, werkstukhou-rigidity en spaanderlasoptimalisering

Klappermerke ontstaan uit drie onderling verwante faktore:

1. Gereedskapuitsteek : Uitsteek buite 4× die skaftdeursnee verhoog dramaties die risiko van afbuiging. Vir elke 20%-toename in uitsteek styg die vibrasie-amplitude met ongeveer 35% (Meganiese Dinamika-studie 2023).
2. Werkstukhou-rigidity : Onvoldoende klemspankrag of dunwandige vaslegtings laat beweging van die werkstuk toe. Vakuumvasleggings verbeter stabiliteit met 40% in vergelyking met meganiese klemspanners vir dun of buigsame dele.
3. Snygiet-optimisering : Onkonsekwente snydikte aktiveer resonansie-modusse. Optimale snygiet word bereken as:
   Chip Load (mm/tooth) = Feed Rate (mm/min) / (RPM × Number of Flutes)

Parameter	Onvoldoende	Aanbeveel	Oormatig
Spanlading	<0,05 mm	0,08–0,15 mm	>0,20 mm
Oppervlakimpak	Swak afwerking, verhoogde hitte	Minimum trilbeweging, goeie afwerking	Gereedskapbreuk, oormatige verslyting

Sekerstelling van betroubare werkstukhouing: Probleemoplossing van CNC-masjien gereedskapklemstelsels

Bevestiging van kolletintegriteit, klokkrag en klemkrag met gekalibreerde meetprotokolle

Werkstukgly veroorsaak dimensionele onakkuraatthede en gereedskapskade in 23% van produksieonderbrekings (Precision Machining Journal 2023). Preventiewe kalibrasie is noodsaaklik:

• Kolletintegriteit : Inspekteer vir slytasie met optiese vergelykingsapparate; vervang indien uitwisseling meer as 0,0005" is
• Kloumoment : Valideer maandeliks met 'n digitale moment sleutel volgens OEM-spesifikasies
• Klemkrag : Meet hidrouliese/pneumatiese druk via transduktorreëls, en verseker dat die afwyking ≤5% oor alle monteerstukke is

Voorkomende meting verminder herwerk met 37% deur verval te ontdek voordat dit tot mislukking lei. Hou kalibrasie-logboeke wat die volgende wys:

Meting	Gereedskap	Toleransie	Frekwensie
Kolletuitwisseling	Wyserskyf	≤0.0003"	Per skof
Kloumoment	Digitale sleutel	±2% OEM-spesifikasie	Weekliks
Klemkrag	Transduktor	±5% teiken	Dagelike

Streng protokolle voorkom werkstukke wat nie reguit geplaas is nie, wat aanleiding gee tot vibrasie en afgekeurde komponente—wat die leeftyd van vasleggingstoestelle met 30% verleng.

Behoud van CNC-masjien gereedskap presisie: Spil-, as- en termiese stabiliteitsbestuur

Diagnoseer spil oorverhitting en termiese dryf van asmotore deur die koelsisteem en werksiklusbeoordeling

Termiese dryf in spille en asmotore veroorsaak posisioneringsfoute op die vlak van mikrometer wat die akkuraatheid van onderdele verminder. Begin die diagnose deur koelmiddelvloeitempo’s en temperatuurverskille te bevestig—verstopte filters of swak pompe verminder die hitteafvoereffektiwiteit met tot 50%. Volgende, evalueer die werksiklusse: masjiene wat teen hoë RPM werk sonder geskeduleerde afkoelingsintervalle, versamel hitte 40% vinniger. Monitor ingeboude temperatuursensors tydens swaar snywerk om uitbreidingspatrone in kaart te bring. Vir asmotore, ondersoek die smeerstofviskositeit en toestand van die lager—albei beïnvloed direk wrywing-geïnduseerde verhitting.

Implementeer termiese stabilisasieprotokolle:

• Plan kort onderbrekings tydens lang produksie-omloop
• Wissel hoë-intensiteit ruw-bewerking met ligter afwerkpassasies
• Handhaaf die omgewingstemperatuur in die werkswinkel binne ±1,5 °C
• Voer 'n volledige spil-opwarmingsproses (meer as 20 minute) uit voor presisiewerk
• Skoon die hitte-uitruiler se vinne gereeld om ongehinderde lugvloei te verseker

Sonder aktiewe termiese kompensasie moet voedingskoerse met 15% verminder word tydens aanhoudende bedryf om opgeboude dryf te verminder.

Reageer op kritieke CNC-masjienwerktuig-fail-safe-gebeurtenisse

Valideer sensorgoeterugvoer-lusse na 'n gereedskapbotsing of asse-dryf

Na 'n gereedskapbotsing of asse-afwyking moet sensorvalidering onmiddellik begin word—moet nie alarme voor tyd herstel nie. Posisionele enkoders en eindsluiters moet met laserinterferometrie of balstaaf-toetsing teen die OEM-toleransies herkalibreer word. Analiseer PLC-foutlogs vir onreëlmatige terugvoerpatrone: onkonsekwente enkoderlesings dui dikwels op beskadigde bedradingstelle (gemiddelde herstelkoste: $15 000, NIST 2023) of besmette optiese sensore. Vir gevalle van termiese dryf moet spoeltemperatuursensoruitsette met infrarooi-termografie vergelyk word—verskille wat ±2°C oorskry, dui op sensordeteriorasie of monteringsprobleme.

Lokalisering van oorsake van nooodstop-uitskakeling en kragopwekkingmislukking

Diagnoseer nooodstop-uitskakelings metodeologies: begin met kontinuïteitstoetse van die veiligheidskring deur multimeterverifikasie by elke aansluitingspunt. Belangrike diagnostiese stappe sluit die volgende in:

• PLC-diagnose : Observeer insetstatusliggies vir vasgevalle veiligheidsrelais tydens kragreeksvolgorde
• DC-kraganalise meet spanningstabiliteit by servo-aandrywings tydens versnelling; swankelinge onder 10% dui op gesonde kapasitors
• Validering van veiligheidskring trek die tussenvergrendelingstappe vir fisiese beskadiging of mislyning wat vals aktiverings veroorsaak

Koolstofafsetting op noodstopknopkontakte bly die hoofoorsoek van skynbare vergrendelings—verantwoordelik vir 27% van onbeplande stilstand (Plant Engineering 2023). Vir aanhoudende kragopvoerprobleme, pas ’n verdeel-en-owerwin-benadering toe: isoleer een vir een die beheerkabinetmodules om foutiewe I/O-kaarte, kragtoevoere of kommunikasie-interfaces te identifiseer.

VEE

Wat is die algemene oorsake van CNC-programmislukkings?

Algemene oorsake sluit sintaksfoute, modale groepkonflikte en M-kode-onlynheid in, wat almal tot botsings, stoppings of gereedskapbeskadiging kan lei.

Hoekom slaag simuleringe, maar misluk werklike masjienbewerkings?

Simuleringe ignoreer dikwels werklike masjien-dinamika soos kinematiese nie-ooreenstemmings of vibrasiedrempels, wat tot gereedskoepad-foute tydens snyding kan lei.

Hoe kan vibrasie- en klapperprobleme in CNC-bewerkings opgelos word?

Die aanpak van gereedskapuitstaan, die verbetering van die styfheid van die werkstukhouer en die optimalisering van die spaanderlas met behulp van stabiliteitslobdiagramme kan vibrasie en klapper tot 'n minimum beperk.

Hoe handhaaf ek betroubare vasgrootstelsels vir CNC-masjiene?

Kalibreer kollette, spankopmoment en vasgrootkrag reëlmatig met behulp van die toleransies wat deur die vervaardiger gespesifiseer is.

Wat is doeltreffende strategies om termiese stabiliteit in CNC-bewerkings te bestuur?

Protokolle soos die instandhouding van gereelde afkoelperiodes, beheer van die omgewingstemperatuur en die verifikasie van koelmiddelvloei-tempo kan termiese drywing verminder.

Watter stappe moet geneem word na 'n gereedskapbotsing of asseverskuiwing?

Valideer sensore met behulp van herkalibreringsgereedskap soos laserinterferometrie, en analiseer stelsellogs vir onreëlmatige gedrag om skade en mislyning te identifiseer.
