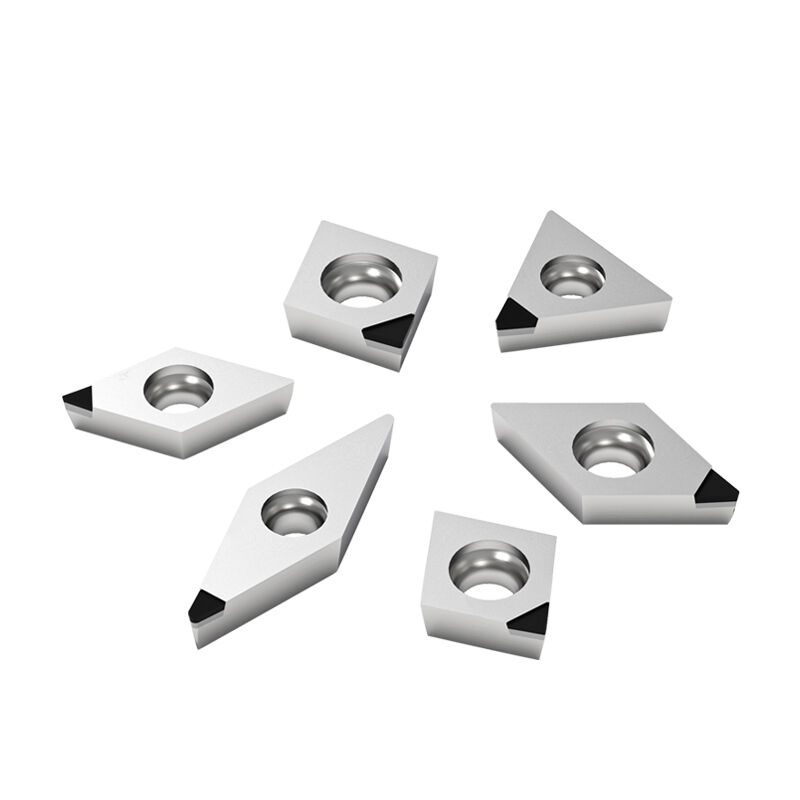

Tipes draai-insetmeetkundes.

Kernvorms van Draaibevestigings en Hul Meganiese Impakte

Hoe bepaal C-, R-, S- en T-tipe vorme die spaanvloei, randsterkte en vibrasiebestandheid

Die geometrie van draai-inskrywings beheer direk die verspanningsprestasie deur drie kritieke meganismes. C-tipe inskrywings (80° diamant) tree uit in spaanderverwydering met hul ooppuntontwerp, wat 'n opgeboude rand tydens aanhoudende snydinge voorkom. R-tipe (ronde) geometrieë versprei snykragte gelykmatig oor die rand, wat vibrasiebestandheid in onstabiele opstellings met 30–40% verbeter in vergelyking met hoekige vorms. S-tipe (vierkantige) inskrywings verskaf maksimum randsterkte vir swaar grofsnydinge, maar genereer dikker spaanders wat stewige spaanderbrekers vereis. T-tipe (driehoekige) konfigurasies balanseer toeganklikheid en duurzaamheid, wat dit ideaal maak vir dradsknyding waar die rigting van die spaanderstroming presies moet saamval met die syvlakke. Elke vorm stel 'n afsonderlike skuifhoek vas—wat direk invloed het op hittegenerering, werktuiglewe en oppervlakintegriteit.

Kompromisse: 75° C-tipe styfheid teenoor ronde R-tipe vir kontuur- en onderbroke snydinge

Die keuse tussen algemene insetvorms behels die balansering van styfheid en aanpasbaarheid. Die 75° C-tipe bied uitstekende randstabiliteit vir hoë-voedingsbewerkings in geharde staal, wat afbuiging met tot 25% verminder in vergelyking met afgeronde profiele. Hierdie styfheid kom egter ten koste van prestasie by onderbrekte snydinge, waar R-tipe insette impakkragte absorbeer deur middel van voortdurende randbetrokkenheid. Vir die volg van komplekse profiele handhaaf R-tipes konstante oppervlakkontak ten spyte van rigtingsveranderinge—terwyl C-tipes aan klapper op gekromde paaie blootgestel is. Vervaardigers moet óf vibrasiebeheer (R-tipe) óf dimensionele akkuraatheid (C-tipe) prioriteer, gebaseer op die werkstukvorm, masjienstyfheid en kontinuïteit van die snyding.

Skuiwhoek en verligtingsvorm (M, ME, MD, E, D) vir snykrag en randduurzaamheid

Positiewe teenoor negatiewe vorm: Wanneer om M-tipe vir gebalanseerde staaldraaiwerk of D-tipe vir hoogsterktelegerings te kies

Die skuifhoek beheer snykragte, hittegenerasie en randweerstand deur die meganika van spaandervorming te bepaal. Positiewe geometrieë verminder kragverbruik met tot 25% in sagter materiale soos aluminium, maar maak randintegriteit onder swaar belasting kwesbaar. Vir die draai van koolstof- en geleerstaal bied M-tipe neutrale geometrieë 'n optimale balans—met behoud van skuifhoeke van 10°–15° wat werkstukverharding voorkom terwyl randstabiliteit gehandhaaf word. In teenstelling daarmee versterk D-tipe negatiewe geometrieë (–5° tot –15°) die snyrand vir hoësterktelegerings soos Inconel en titaan, waardeur hoër snykragte vergoed word met 'n tot 40% langer werktuiglewe onder ekstreme termiese en meganiese spanning. Ontlastinghoeke verfyn verder wrywing- en hittebestuur: 'n ontlastinghoek van ≥15° minimaliseer hitteopbou in klewerige of touagtige materiale, terwyl 'n ontlastinghoek van ≤8° mikro-afbrokkeling in geharde stowwe voorkom.

Gebruik M-tipe insetstukke vir aanhoudende afwerkpassasies in staal waar vibrasiebeheer en konsekwente oppervlakkwaliteit kritiek is. Kies D-tipe vir onderbroke snydinge in nikkelgebaseerde superlegerings teen snelhede wat 350 SFM oorskry—waar randversterking belangriker is as kragdoeltreffendheid.

Neusradius, Instaphoek en Veegmeetkundes vir Presiese Oppervlakafwerking

Hoe neusradius en veegontwerpe (–WFX, –WLR) die residerende hoogte verminder en Ra-waardes verbeter met tot 60%

Die neusradius is die enigste mees invloedryke geometriese parameter wat die oppervlakafwerking tydens draaiwerk beheer. Groter radiusse (bv. 0,031″ / 0,8 mm) versprei snykragte oor breër kontakgebiede, wat piekspannings verlaag en die resiverhoogte verminder—die primêre bydraende faktor tot oppervlakruheid (Ra). Hierdie effek kan Ra-waardes met tot 60% verbeter in vergelyking met kleiner radiusse—maar oormatige radiusse kan trilbeweging in dun of lae-styfheidopstellinge veroorsaak. Komplementêre instaphoeke tussen 45° en 95° optimaliseer die spaanderstromingsrigting en verminder die vorming van 'n opgeboude rand, wat die integriteit van die afwerking behou by verskillende voedingskoerse en snydieptes.

Vir kritieke afwerktoepassings sluit gespesialiseerde veegmeetkundes soos –WFX en –WLR sekondêre vlaktes agter die hoofsnyskant in. Hierdie eienskappe verleng die kontaklengte sonder om die radiale krag te verhoog, wat effektief die oppervlak tydens die finale deurgang 'polis'”. Onafhanklike toetsing bevestig tot 60% laer Ra-waardes in vergelyking met standaardinsetstukke—wat sekondêre polisstappe elimineer terwyl mikronvlaktoleransies gehandhaaf word wat noodsaaklik is vir lugvaart-, mediese- en presisie-hidrouliese komponente.

¹ Ra: Oppervlakruheidgemiddelde

Aanpassing van draai-insetmeetkundes aan spesifieke verspanningsbewerkings

Meetkundeseleksielogika: Grofverspanning (S/D + aggressiewe spaanderbreker), afwerking (C/WFX), dradskuif (T) en groefvorming (R/MDR)

Optimale inskryfseleksie bring geometrie in lyn met bedryfsdoel—nie net materiaal nie. Vir grofwerk is S- of D-tipe inskrywe, gekombineer met aggressiewe spaanbrekers, ontwerp om die materiaalverwyderingskoers te maksimeer terwyl dik, warm spane beheer word; hul negatiewe skuifhoek en versterkte rande kan hoë meganiese belastings en termiese siklusse weerstaan. Vir afwerkery is C-tipe inskrywe met 'wiper'-geometrieë (bv. –WFX) voordelig, wat die resiverende hoogte verminder deur uitgebreide randkontak en spelspieëlgladde afwerking in een enkele deurgang lewer. Draadskuif vereis presiese syrandgeometrie en voorspelbare spaanvloei—wat T-tipe inskrywe die standaardkeuse maak vir die handhawing van draadprofielgetrouheid en stapakkuraatheid. Groefwerk vereis beide radiale vryheid en randtaaiheid in beperkte ruimtes—R-tipe inskrywe met MDR (Multi-Directional Relief) verskaf die nodige kombinasie van sterkte, spaanverwydering en vibrasievermindering.

Hierdie strategiese paarverband verseker robuuste prestasie oor die verspanningsreeks: vibrasiebestande grofverspanning, hoë-noukeurigheidsafwerking, herhaalbare dradskuif en betroubare groefvorming—almal gebaseer op fundamentele meetkundige beginsels eerder as op reël-van-duim-aannames.

VEE

V: Wat is die sleutelverskille tussen C-tipe en R-tipe inlægsteedstukke?
A: C-tipe inlægsteedstukke bied uitstekende randstabiliteit vir hoë-voeringsbewerkings, terwyl R-tipe inlægsteedstukke vibrasiebestandheid en aanpasbaarheid van oppervlakkontak verbeter, wat hulle ideaal maak vir kontuurverspanning en onderbrekte snydinge.

V: Wanneer moet ek M-tipe teenoor D-tipe skuifhoekmeetkundes gebruik?
A: M-tipe neutrale skuifhoekmeetkundes is goed geskik vir koolstof/legeringsstaal en bied 'n balans tussen verslytasiebestandheid en vibrasiebeheer. D-tipe negatiewe skuifhoeke is ideaal vir hoë-temperatuurlegerings soos Inconel en titaan, waar spaanderweerstand en termiese stabiliteit krities is.

V: Hoe beïnvloed die neusradius die oppervlakafwerking?
A: Groter neusradiusse verminder oppervlakruheid deur snykragte oor 'n breër area te versprei, wat Ra-waardes tot 60% kan verbeter. Egter kan oormatige radiusse vibrasie (chatter) in minder stywe opstellinge veroorsaak.

V: Wat is vee-geometrieë, en hoe verbeter hulle die oppervlakafwerking?
A: Vee-geometrieë soos –WFX en –WLR sluit sekondêre vlaktes in om die randkontak te verleng en die oppervlak tydens afwerkingsbewerkings te 'polis', wat Ra-waardes sonder addisionele polisstappe verminder.

V: Watter invoegstukke is die beste vir grofwerk, afwerkingswerk, dradskuifwerk en groefwerk?
A: S- of D-tipe invoegstukke met aggressiewe spaanbrekers is die beste vir grofwerk, C-tipe met veer-geometrieë vir afwerkingswerk, T-tipe vir dradskuifwerk en R-tipe met MDR-geometrieë vir groefwerk.
